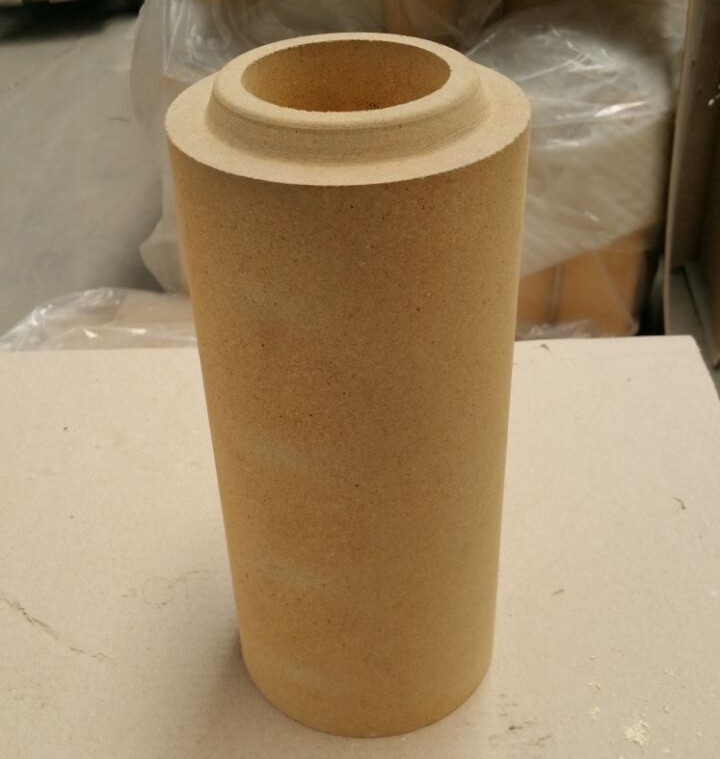

澆鋼磚的特點

　　澆鋼磚用于引導液體金屬進入型腔的通道，是服務于鑄造技術的基本部件，是為防止鋼流發散時鋼水流到中注管外面。澆鋼磚一般為黏土質。
　　（1）澆鋼磚高溫穩定性好，無剝落。
　　（2）抗熱震性能好，抵抗溫度急變。
　　（3）強度高，耐沖刷。
　　（4）澆鋼磚抗渣蝕，耐高溫腐蝕。
　　（5）澆鋼磚高溫下熱塑性好，緩沖熱應力，少粘渣。
　　安裝時先檢查澆鋼磚有無裂紋和缺損，澆鋼磚完整才可在澆鋼磚外均勻地抹上一層火泥，然后旋入座磚孔內，澆鋼磚一定要放正。如澆鋼磚不正，澆注時會造成鋼流歪斜，沖刷中注管漏斗磚或袖磚，增加鋼中夾雜，甚至造成事故。還要把澆鋼磚塞平。如澆鋼磚上端面低于桶底，形成凹盆，在鎮靜過程中，此處鋼水降溫較快，與其他部位的鋼水溫差較大，使塞頭磚受熱不均，容易使塞頭磚產生裂紋，在澆注中斷落，影響正常澆注。當鋼水溫度偏低時，在這凹盆處的鋼水容易凝固，將塞頭凝結在澆鋼磚上，無法打開塞桿，澆注無法進行。澆鋼磚上端面如高于桶底，雖不易發生上述情況，但在澆注到然后時，一部分鋼水將存在包內無法自水口流出造成浪費。如澆鋼工對此心中無數，鋼水量沒估計準，有時還會出現補注鋼水不足，使縮孔過深，甚至造成鋼錠高度不夠的現象。
